Tapices térmicos de ARak TWIN FH B y FH A para exteriores, termistor, 300 W/m2

Heizmatte im Außenbereich

La calefacción para exteriores de ARak es ideal para derretir el hielo que se forma en escaleras, aceras, terrazas, puentes, rampas y zonas de carga, calzadas, etc.
Al mantener las superficies libres de hielo y nieve el riesgo de accidentes se reduce al mínimo. Se evitan los daños al medioambiente y a los edificios que causa el uso de sal.

Colocando los elementos térmicos lo más cerca posible de la superficie se consigue una distribución del calor óptima y de bajo consumo energético.

La calefacción de exteriores de ARak se distingue por las siguientes características:

  • Colocación sencilla y rápida. El cable térmico está unido a una malla de fibra óptica equidistante, garantizando así una emisión térmica uniforme
  • Los tapices térmicos pueden adaptarse a cualquier tipo de superficies cortando y doblando la malla de fibra óptica.
  • Fabricado en serie, con 3 m. de línea termistora de alimentación en un sólo extremo.
  • Sin mantenimiento ni desgaste.
  • Una técnica de regulación inteligente y perfeccionada permite controlar los tapices térmicos de ARak para que ahorren energía.
  • Clase de protección II, grado de protección IP X7.
  • La calefacción de exteriores de ARak se ha fabricado en cumplimiento de la normativa VDE aplicable a los países europeos, en concreto las normas DIN EN 60335-1, DIN EN 60335-2 y DIN EN 50366
  • Disponible en tamaños de 2,0 m² a 18,0 m². Ancho de la malla de refuerzo, 1 metro.
  • Además, la línea de alimentación es apta para su colocación en los revestimientos abajo descritos.
individuell angepasste Heizmatten Heizmatten Freiflächenheizung

Áreas de aplicación:

  • TIPO FH B - Modelo para suelo de cemento, hormigón o de arena
  • TIPO FH A - Modelo especial para asfalto fundido. Temperatura de instalación: 240ºC a corto plazo.

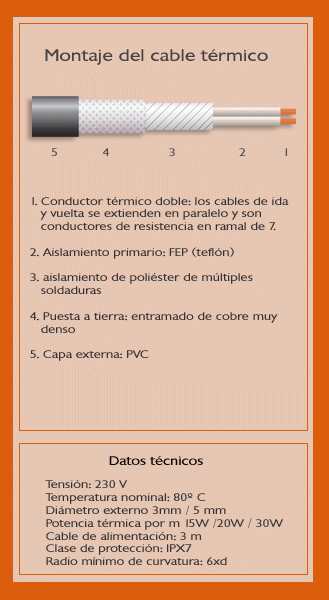

  • Modelo de cable térmico 20W/30W por metro
  • Colocación directa sobre el suelo sin trabajar o sobre malla metálica
